当前位置：首页 >> 产品与服务 >> 球阀 > 多层次蝶阀

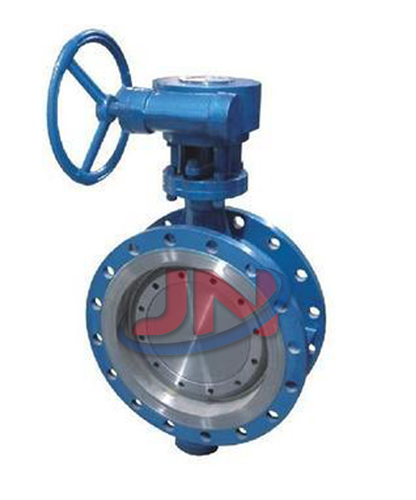

多层次蝶阀

多层次蝶阀由阀体、蝶板、密封圈、传动机构等主要部件组成。其结构采用三维偏心原理设计，弹性密封和硬软多层密封兼容的加工新工艺，使蝶阀在运行工作时，减少其扭矩力，达到省力，节能之功能。从而确保整体的抗腐蚀．耐高温．,抗靡损的可靠性
更新时间：2018/11/21

型号：D343H
类别：球阀
价格：700
产地：温州

一、结构特点：
1、结构紧凑、体积小、重量轻、操作灵活、开闭扭矩小、蝶板工作平稳、噪音小、维修方便。
2、设计采用三维偏心密封原理，可达到完全密封，气压试验泄漏量为零。
3、密封副选用不锈钢材料，并在制造过程中采用特殊的工艺处理，具有耐高温、高压、耐磨、耐腐蚀、使用寿命长的特点。

二、产品特点：
1、多层次硬密封蝶阀是采用软硬层金属片层叠组成，通过高精度机械加工成形，嵌装在蝶板上与阀座吻合，具有金属密封和弹性密封的双重优点，无论在低温和高温情况下，均具有优良的密封性能。
2、采用三维偏心结构，阀座与蝶板几乎无摩擦，具有越关越紧的密封功能。
3、结构独特、操作灵活、省力、方便、不受介质压力的高、低影响，密封性能可靠，使用寿命长。
4、蝶阀设有密封调节装置，长期使用后若密封性能下降，可调节蝶板密封圈向阀座靠近即可恢复原有密封性能，大大地提高了使用寿命。

三、性能参数：

号		D343H-10 D343H-16 D343H-25 D343H-40	D343H-10P D343H-16P D343H-25P D343H-40P	D343H-10R D343H-16R D343H-25R D343H-40R
工作压力（MPa）		1.0~4.0
适用温度（℃）		≤425	≤200
适用介质		水、油或非腐蚀性介质	硝酸类介质	醋酸类介质
材料	阀体、蝶板	WCB	CF8/304	CF3M/316L
	阀杆	2Cr13	304	316L
	阀体密封面	堆焊 507	－	－
	蝶板密封面	304＋柔性石墨	304＋PTFE	304＋PTFE
	填料	柔性石墨	PTFE	PTFE

四、主要外形及连接尺寸：

公称通径DN		结构长度L		外形尺寸（参考值）				连接（标准值）						参考重量Dd343H
公称通径DN		结构长度L		H	Dd643H			PN0.6MPa			PN1.0MPa
mm	inch	短	长	H	H2	A2	B2	D	D1	z- d	D	D1	z- d
50	2	108	150	112	625	245	72	140	110	4-14	165	125	4-18	17
65	5/2	112	170	115	625	245	72	160	130	4-14	185	145	4-18	20
80	3	114	180	120	645	245	72	190	150	4-18	200	160	8-18	23
100	4	127	190	138	675	355	92	210	170	4-18	220	180	8-18	25
125	5	140	200	164	715	355	92	240	200	8-18	250	210	8-18	40
150	6	140	210	175	800	355	92	165	225	8-18	285	240	8-22	47
200	8	152	230	200	850	250	170	320	280	8-18	340	295	8-22	60
250	10	165	250	243	925	250	170	375	335	12-18	395	350	12-22	95
300	12	178	270	250	1035	450	220	440	395	12-22	445	400	12-22	124
350	14	190	290	280	1070	450	220	490	445	12-22	505	460	16-22	181
400	16	216	310	305	1190	450	220	540	495	16-22	565	515	16-26	260
450	18	222	330	350	1250	650	280	595	550	16-22	615	565	20-26	338
500	20	229	350	380	1290	650	280	645	600	20-22	670	620	20-26	360
600	24	267	390	445	1455	850	380	755	705	20-26	780	725	20-30	540
700	28	292	430	480	1585	850	380	860	810	24-26	895	840	24-30	580
800	32	318	470	530	1700	1250	380	975	920	24-30	1015	950	24-33	845
900	36	330	510	580	1965	1250	380	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	650	2015	1250	380	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	760	2250	1250	380	1405	1340	32-33	1455	1380	32-39	2000
1400	56	530	710	850				1630	1560	36-36	1675	1590	36-42	3000
1600	64	600	790	1030				1830	1760	40-369	1915	1820	40-48	4700
1800	72	670	870	1230				2045	1970	44-39	2115	2020	44-48	6500
2000	80	760	950	1350				2265	2180	48-42	2325	2230	48-48	8700

五、简图：

多层次硬密封蝶阀

订货须知：
1、订货前请认真了解本产品，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由黄瓜视频APP5最新官网的黄瓜视频APP5最新官网阀门专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号）。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照与订购时的产品【多层次蝶阀】是否一样，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准黄瓜视频APP5最新官网必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
